鼓风机
CA160-100T / 160x100mm
| 风量 | 335 ~ 405 CFM |
|---|---|
| 静压 | 2.21 ~ 3.12 inch-H2O |
| 噪音 | 73 ~ 77 dB(A) |
| 轴承 | 双滚珠轴承（永久润滑） |
| 安全装置 | 温度保护开关 (自动启动) |
| 重量 | 3700g |
产品影片
产品规格
- 产品型号
- CA160-100T
- 外框
- 压铸铝框
- 扇叶
- 镀锌板钢片叶轮，压铸铝框
- 马达
- 鼠笼式以及外转子马达
- 端子
- 出导线
- 电压
- 85VAC~125VAC(115V)
185VAC~245VAC(230V)
- 绝缘等级
- B/F
- 操作温度
- -20℃ to +40℃
| 产品编号: CA1V160-100T-FMG-B38-2C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
|---|---|---|---|---|---|---|---|---|---|
| 115V | 50/60 | 2.68/3.34 | 297/380 | 2360/2460 | 383/401 | 10.8/11.4 | 2.22/3.12 | 76/77 | 32μF/200VAC |
| 产品编号: CA2V160-100T-FMG-B38-2C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 1.33/1.66 | 298/382 | 2370/2490 | 386/406 | 10.9/11.5 | 2.22/3.12 | 76/77 | 8μF/400VAC |
| 产品编号: CA1V160-100T-FMG-B38-3C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 115V | 50/60 | 2.02/2.48 | 234/283 | 2110/2070 | 346/338 | 9.8/9.6 | 2.18/3.10 | 73/73 | 24μF/200VAC |
| 产品编号: CA2V160-100T-FMG-B38-3C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 1.02/1.23 | 233/282 | 2130/2090 | 346/337 | 9.8/9.5 | 2.18/3.10 | 73/73 | 6μF/400VAC |

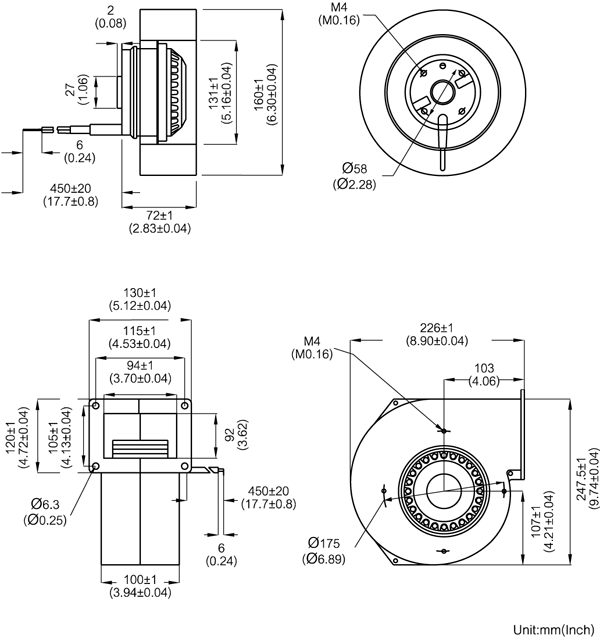

风扇尺寸
.png)

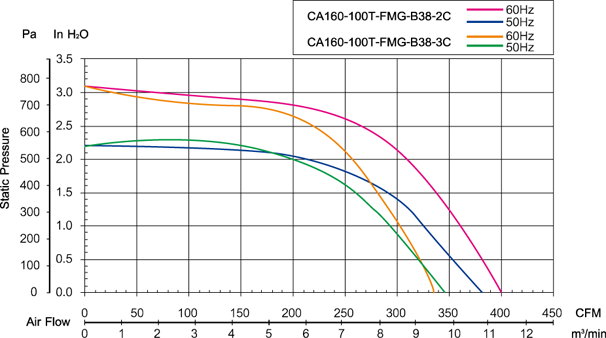

特性曲线
.png)
制造过程
步骤1.马达绕线
将马达定子绕上线圈
步骤2.马达测试
测试线圈的奥姆值
步骤3.马达接线
将导线连接到风扇马达
步骤4. 耐压与层间短路测试
测试线圈和外框之间的绝缘
步骤5.马达底座卯合
将风扇马达卯合在底座上
步骤6.动态平衡
降低扇叶的震动量
步骤7.叶轮组装
将马达组装上扇叶
步骤8.包装前检查
测试风扇的噪音、电流、瓦数
步骤9.包装前的耐压测试
测试风扇马达和外框之间的绝缘
步骤10.装箱
