225x69mm 离心排风风机制造厂商

产品专区
产品搜寻
离心风机

BA225-69T / 225x69mm

风量 460 ~ 525 CFM
静压 1.96 ~ 2.67 inch-H2O
噪音 68 ~ 71 dB(A)
轴承 双滚珠轴承(永久润滑)
安全装置 温度保护开关 (自动启动)
重量 1420g
产品影片

产品规格
产品型号
BA225-69T
扇叶
塑料PA (玻璃纤维增​​强型聚酯)
马达
鼠笼式以及外转子马达
端子
出导线
电压
85VAC~125VAC(115V)
185VAC~245VAC(230V)
绝缘等级
B/F
操作温度
-20℃ to +70℃
产品编号: BA1V225-69T-FPA-B2-2C
额定电压
(V)
频率
(Hz)
额定电流
(A)
输入功率
(W)
转速
(RPM)
风量
(CFM)
风量
(m3/min)
静压
(inch-H2O)
噪音
dB(A)
电容器
(uF)
115V 50/60 0.92/0.99 94/113 2600/3000 460/526 13.0/14.9 1.96/2.67 68/71 12μF/200VAC
产品编号: BA2V225-69T-FPA-B2-2C
额定电压
(V)
频率
(Hz)
额定电流
(A)
输入功率
(W)
转速
(RPM)
风量
(CFM)
风量
(m3/min)
静压
(inch-H2O)
噪音
dB(A)
电容器
(uF)
230V 50/60 0.47/0.53 98/121 2600/3000 461/527 13.1/14.9 1.96/2.67 68/71 3μF/400VAC

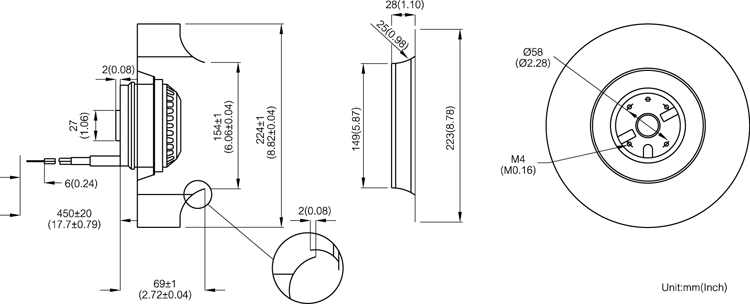

风扇尺寸

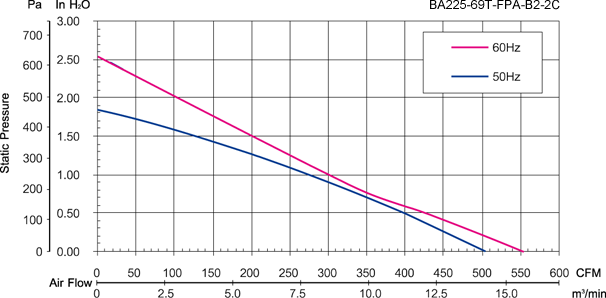

特性曲线

相关产品
制造过程
步骤1.马达绕线
步骤1.马达绕线
将马达定子绕上线圈
步骤2.马达测试
步骤2.马达测试
测试线圈的奥姆值
步骤3.马达接线
步骤3.马达接线
将导线连接到风扇马达
步骤4. 耐压与层间短路测试
步骤4. 耐压与层间短路测试
测试线圈和外框之间的绝缘
步骤5.马达底座卯合
步骤5.马达底座卯合
将风扇马达卯合在底座上
步骤6.动态平衡
步骤6.动态平衡
降低扇叶的震动量
步骤7.叶轮组装
步骤7.叶轮组装
将马达组装上扇叶
步骤8.包装前检查
步骤8.包装前检查
测试风扇的噪音、电流、瓦数
步骤9.包装前的耐压测试
步骤9.包装前的耐压测试
测试风扇马达和外框之间的绝缘
步骤10.装箱
步骤10.装箱
公司简介

专业团队及客制化服务

玄亚集团成立于1982年,拥有40多年的风扇制造经验。
我们专业的模具及研发部门团队可为客户提供专业的技术建议及客制化服务。
此外,我们的风扇皆为台湾制造且85%的风扇零件都是由本公司自行加工与制造。
1982 成立
超过40年 制造经验
高达85% 零件自制
装配部门

zoom

01 装配部门
压铸部门

zoom

02 压铸部门
模具部门

zoom

03 模具部门
塑料成型部门

zoom

04 塑料成型部门
研发部门

zoom

05 研发部门
公司外观图

zoom

06 公司外观图
设备检验

稳定及可靠的质量

为了确保产品质量的稳定性与可靠性,我们在组装线末端实施100%风扇全检;
根据过去的销售数据,产品回收率低于百万分之200(0.02%)。
100%检测风扇 高标准
低于0.02% 不良率
通过2 KV 耐压测试
半无响室

zoom

01 半无响室

用于测试风扇噪音。背景噪音低于10.0 dBA。

风量测试仪

zoom

02 风量测试仪

最大量测风量可达1,300 CFM。

可程序恒温恒湿试验机

zoom

03 可程序恒温恒湿试验机

将风扇放入80゚C环境做测试,测量风扇的寿命。

动平衡仪

zoom

04 动平衡仪

平衡风扇叶轮,平衡等级达到G6.3。

耐压测试器

zoom

05 耐压测试器

使用2,000 Vac高压测试风扇的绝缘是否良好。

出货前检验

zoom

06 出货前检验

100%风扇全检,检查电流、平衡、异常声音。

生产设备

高效率生产、准时交货

我们投资超过200多万美元用于扩充模具、压铸、塑料、研发和装配部门的生产与检测设备。
最大产能: 16条生产线可以缩短生产时间,一般交货时间大约需要3~6周。
超过200万美金 设备采购金额
16条 组装产线
4~6周 生产时
铝料中央熔炉

zoom

01 铝料中央熔炉

铝合金熔化后放置在中央熔炉内。

压铸成型机

zoom

02 压铸成型机

自动化生产风扇外框和转子。

塑料射出成型机

zoom

03 塑料射出成型机

制造风扇叶轮和塑料零件。

马达绕线机

zoom

04 马达绕线机

风扇马达由马达绕线机自动绕线。

外转子马达绕线机

zoom

05 外转子马达绕线机

风扇马达由马达绕线机自动绕线。

CNC自动车床

zoom

06 CNC自动车床

CNC车床用于风扇转子和定子的加工。

自动钻孔机

zoom

07 自动钻孔机

固定孔螺牙由自动钻孔机加工。

认证证书
国际标准认证
  • SHYUAN YA具有40几年的风扇制造经验,开发出最可靠的轴流风扇,离心风扇和离心式鼓风机。
  • 多年来我们致力于质量的管控,本公司通过了ISO 9001:2015质量管理认证,且产品具有CCC,CE,UL,CUL和RoHS认证。
